芯力特带选择性唤醒的CAN FD芯片——SIT1145AQ
SIT1145AQ是一款带选择性唤醒的 CAN总线收发器， 是应用于 CAN 协议控制器和物理总线之间的接口芯片，支持 5Mbps 灵活数据速率（Flexible Data-Rate），具有在总线与 CAN 协议控制器之间进行差分信号传输的能力。
SIT1145AQ总线端口耐压可达-58V至+58V，接收器共模输入电压达到-12V至＋12V，VBAT工作电压5.5V~40V, 耐压可达70V, 适用于 12V 或 24V 应用系统。

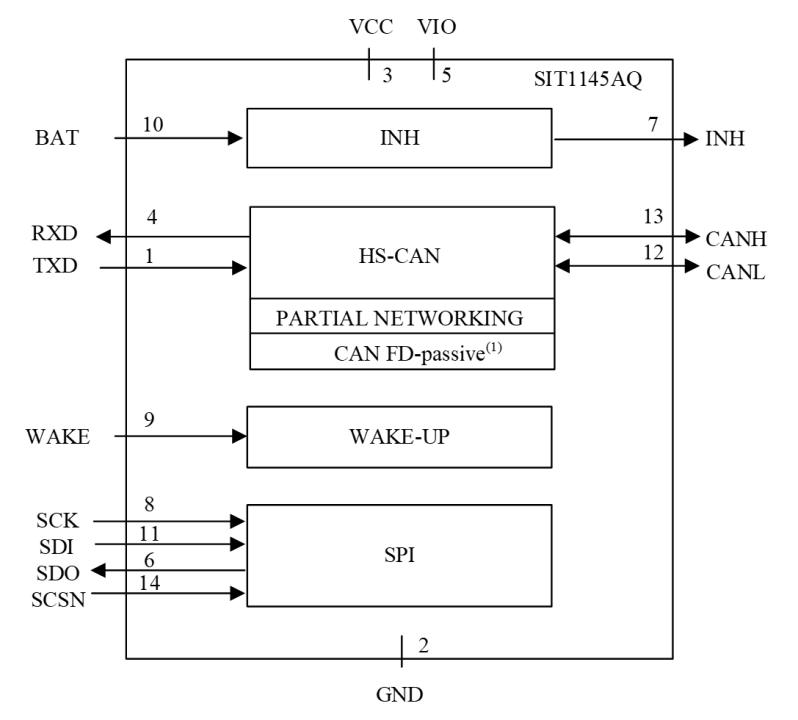

SIT1145AQ 结构框图
SIT1145AQ拥有五种工作模式：正常工作模式、静音模式、待机模式、睡眠等待模式和睡眠模式。除了有本地唤醒、远程唤醒（任意帧唤醒）外，还可以通过SPI设置SIT1145AQ为选择性唤醒。通过设置芯片内的寄存器来设置唤醒帧的范围，进入睡眠模式后，需要总线上有匹配波特率并符合设置的唤醒帧范围的报文才会唤醒SIT1145AQ，有效减少了主控芯片的唤醒次数和资源占用，极大节省 CAN 总线应用系统的电力和节点功耗。SIT1145AQ带INH脚功能，能够控制给系统供电的LDO,使系统在休眠模式下关闭LDO输出，实现整板休眠达到最低功耗，以满足客户的更低功耗需求。

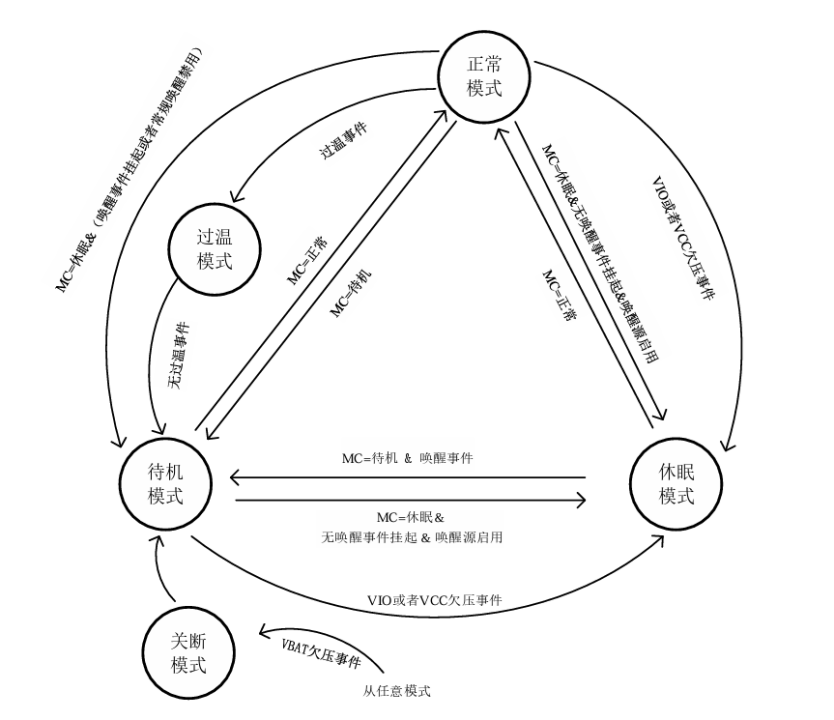

SIT1145AQ 系统状态转换图
SIT1145AQ主要应用于汽车通信领域，如域控、V2X、汽车网关、高级辅助驾驶系统（ADAS）、信息和娱乐系统、BMS，汽车雷达系统等。
SIT1145AQ引脚定义及封装示意图：

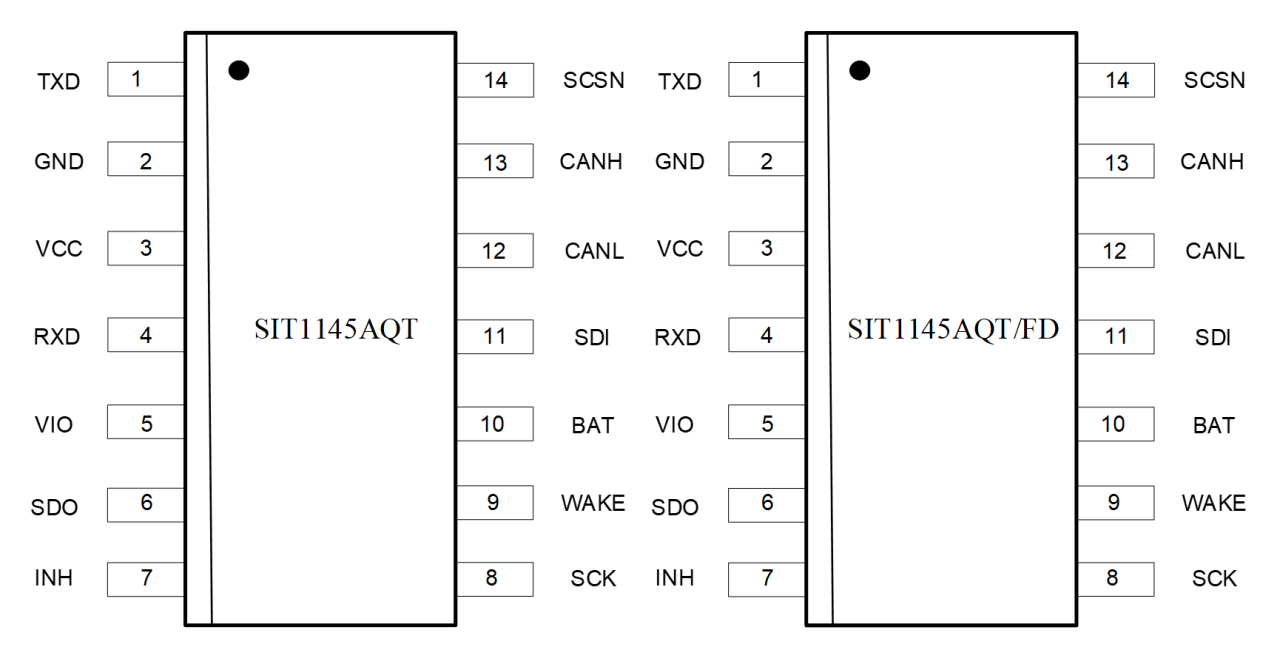

SOP14封装

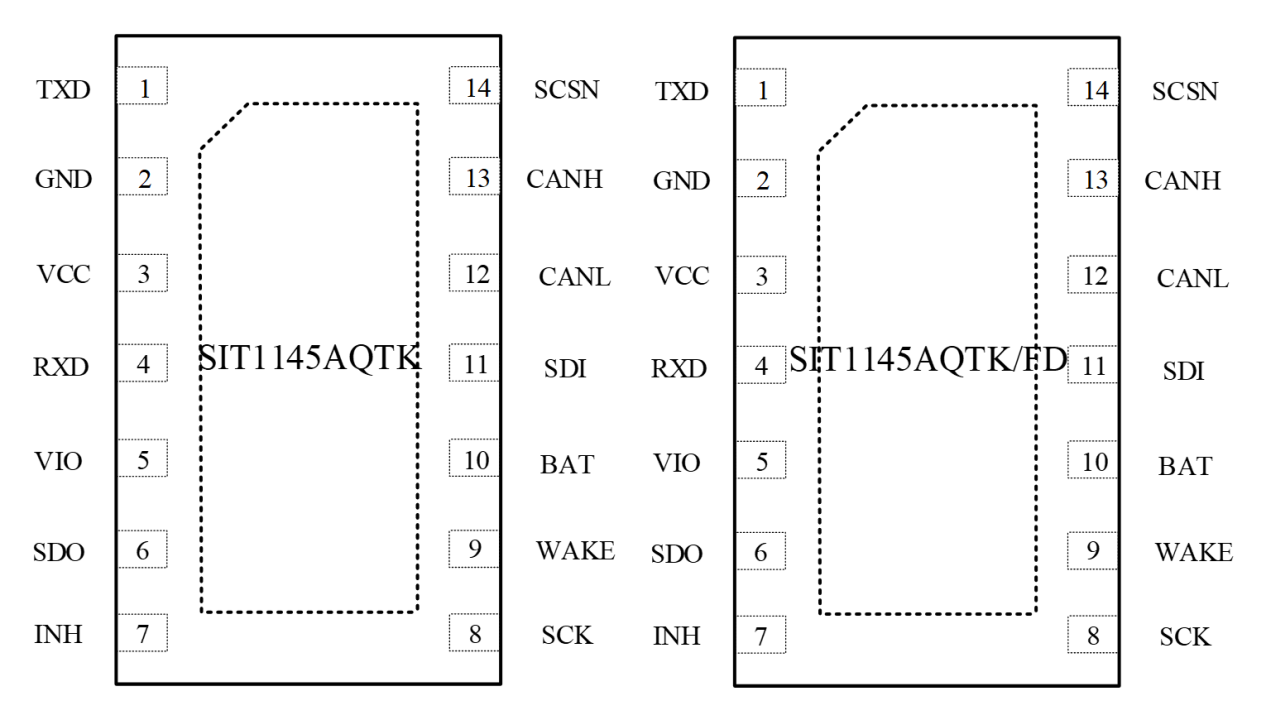

DFN4.5×3.0-14 封装
SIT1145AQ主要特点
◆符合ISO 11898-2:2016和SAE J2284-1至SAE J2284-5标准
◆拥有低功耗休眠模式以及待机模式
◆支持标准CAN唤醒帧的远程唤醒，兼容ISO 11898 2:2016标准的选择性 唤醒帧远程唤醒
◆唤醒源诊断识别功能
◆总线端口±58V耐压
◆VBAT工作电压5.5V~40V
◆VBAT耐压70V
◆±12V接收器共模输入电压
◆IO口支持3.3V或5V MCU
◆驱动器（TXD）显性超时功能
◆VBAT、VCC和VIO电源引脚上具有欠压保护
◆高速CAN，支持5Mbps 灵活数据速率（Flexible Data-Rate）
◆带外部电源禁能引脚INH
◆-40℃至150℃结温范围，且内置过温保护
◆TXD至RXD典型环路延时约100ns
◆高抗电磁干扰能力
◆未上电节点不干扰总线
◆总线自动偏置功能
◆ SOP14以及DFN4.5×3.0-14封装
